廉金屬熱電偶校準規范

摘要:JJF1637(“廉金屬熱電偶校準”)將JJG351(“工作用廉金屬熱電偶檢定”)替換為JJF1637與規程相比，標準重新定義了可校準對象的溫度和長度，并進一步精確了設備和其他設備使用，校準方法發生變化，校準結果的不確定性增加。本文對規程分析了以下方面的說明，其中總結了主要更改和注意事項。比較了規范與規程，比較范圍、標準及其相關裝置、校準方法、不確定性分析等變化，并對不確定性提出了不同的分析意見。
　　對于經校準的熱電偶允許長度要求，不許超過500mm校準長度，可拆卸熱電偶(K,N,E,J)取代了舊的、新的活動的(K,N,E,J)熱電偶，長度小于750mm。當前，低成本金屬熱電偶通用規范是1200C的通用溫度，它將K型和N型之間的熱電偶校準限制降低到1200℃，符合等級規范。
1測量標準及配套設備
(1)標準器。要求規范和規程鉑銠10-鉑電阻熱電偶數保持不變，但從標準中去除(-30-300)℃兼容水銀溫度計范圍內的測量值，只剩下鉑電阻溫度計。
(2)電測設備。規范還提高了電測儀器的指標，廉金屬熱電偶使一級電測的精度提高到0.01以上，分辨率提高到0.1μV以上。此外，還給出了鉑電阻溫度計所使用標準電測量儀表的明確指標。
(3)恒溫設備。對于低于300℃的溫度，原規程提到一個恒溫油槽，要求工作區溫度差低于0.2℃。該規范允許在活動工作區的任何兩個位置溫度差低于0.1℃。對于大于300C的恒定溫度，原規程要求管式爐最大均勻溫度場中心與爐體幾何中心沿軸線的偏差不得大于10mm;均勻溫度場的長度不得小于60mm,14mm范圍內的半徑，任意兩點之間的溫差低于1℃。該規范要求配備均溫塊，軸向有效工作區30mm內，任何兩點溫差絕對值低于0.5℃;徑向大于14mm范圍內的半徑，同截面任意兩點間的溫差低于0.25℃。
(4)開關轉換。規程中寄生值必須小于1μV,該規范要求寄生值與各路寄生之間的差必須小于0.5μV。
(5)參考端恒溫器。基本溫度按照規范要求工作區溫度變化(0±0.1)℃,要求恒溫器深度至少200mm。
(6)補償導線。規范規定了溫度范圍(室溫70)C,允許偏差±0.2℃內的補償。以前的規程里沒有這個。詳細比較指示符是先前規程中不存在的。詳細比較:標準零件，標準水銀溫度計低于300℃，鉑電阻溫度計300℃或更高，二等等級鉑銠10-鉑熱電偶、測量儀、精度等級0.02或更高，分辨率最小值1μV,校準1級偶:精度等級0.01或更高，最小分辨率0.1μV或更.高，校準2級偶:精度等級大于0.02級。300C以下的.恒定油槽要求工作區溫度差小于0.2C,其中可檢測到的變化不超過±0.1℃.活動工作區中任意兩點之間的溫度差低于0.1℃,校準時溫度變化低于0.1℃/min.讀取前后溫度變化不得超過攝氏2度。300℃管道爐最:高均勻溫度場的中心和爐子幾何中心沿軸線偏移小于10mm的均勻溫度場長度大于60mm,半徑小于14mm,以及小于1℃的任意兩點之間的溫差。溫度低于設定值士5℃，爐溫小于0.2℃/min，測量溫度變化低于士0.25℃。兩點溫度差的絕對值沿有效工作空間的軸小于0.5℃(軸向30mm)。半徑大于14mm時，同一截面兩點的絕對溫差為0.25C.測量點溫度低于±5℃,熔爐溫度變化低于0.2℃/min，測量點溫度變化低于0.5℃.熱電偶在爐中央放置高溫塊,在溫度為管式爐時配置恒溫塊，以確保管式爐加熱滿足要求。開關轉換，低于1μV的寄生電勢，低于0.5μV的寄生及各.路寄生電勢電壓，工作基本溫度為(0±0.1)℃，工作環境溫度為(0±0.1℃)，深度超過200mm。
(7)校準程序。本規范要求在校準熱電偶測量的溫度范圍內至少校準三個溫度點。與原始方法不同，本規范建議，如果校準熱電偶電極的信號輸出無法插入?yún)⒖级说暮銣仄鳎瑒t補償線(約500mm)的一端可以連接到恒溫器，另--端可以連接到銅線，并將其均勻地插入?yún)⒖级说暮銣仄髦小ｃ~恒溫器的標準端必須插入熱電偶的標準端至少150mm。根據這種校準方法,被校準的熱電偶可以從750毫米減少到500毫米，這大大縮短了熱電偶的長度。以前不適合恒溫器的熱電偶者已經可以被校準了。300℃以下規范使用鉑電阻溫度計作為標準，因此本規范為熱電偶校準提供了一種新的測量模型。測量方法和程序沒有顯著變化。應采用比較法，循環測量不少于四次。如果原始工藝在每個溫度點校準熱電偶，本規范要求恒溫裝置的技術規范。

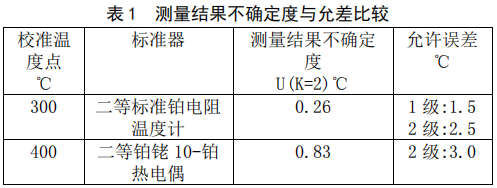

(8)不確定性分析。校準規范廉金屬熱電偶，一個例子是評估附錄JJF1637中熱力學電動勢和溫度顯示偏差的測量不確定度。本規程用400C分析了二等標.準鉑銠10-鉑熱電偶和300℃二等標準鉑電阻溫度計校準的熱電偶K型測量結果的不確定度。不確定性的主要來源是:反復引入的元件、電氣儀表、不均勻的溫度場和爐膛的溫度波動。轉換開關寄生電位、參考端子溫度和標準引入元件。此外，組件被認為是相互獨立的。最后，擴展不確定度的結果如表1所示。結果表明，在標定溫度點測量結果的不確定度小于滿足要求的標定熱電偶允許誤差的1.3。

(9)其他。對原規程所做的更改，并分析了這些更改的原因。在工作過程中，應當指出，影響熱電偶測量的最重要因素是電測儀器的干擾和恒溫器溫度場的不規則性。因此，本規范的環境條件如下:電氣測量儀器環境溫度和相對的空氣濕度必須符合要求;恒溫.器的工作環境不應受到干擾或?qū)ν廨椛涓蓴_。由于補償線用作校正方法，管式加熱爐應配備溫度補償塊。因此，在本說明附錄c中增加了熱電偶補償線校準方法，從原規范中刪除了管式加熱爐溫度場測試方法。由于主要國家測量機構提供的鉑銠10-鉑熱電偶的電動勢值是鋅、鋁和銅三個固體點的電動勢值，因此從附錄D中刪除了初始規范和100%溫度計制備方法中的鋅、銻和銅固定點的電動勢值以鋅、鋁和銅為例。
2恒溫設備技術要求發生了變化
　　根據JJG351對測量不確定性的影響評估了測量的不確定性。溫度場分布不均對測量影響最大。影響測量不確定性的比例排在第三位。必須改進恒溫裝置的技術指標。新標準要求校準爐溫度場分布不均，并對測量產生重大影響。設置溫度補償塊。初始有效環境溫.度場指數不得大于1℃，軸向溫度場不得大于0.5℃,徑向溫度場不得大于0.25℃.因此,對測量不確定性的主要影響是校準爐溫度場的熱傳導系數取決于空氣量和熱輻射。這兩種方法都對外部影響敏感，導致導熱系數不均衡。經過多年的熱電偶檢查，發現熱電偶檢直爐的溫度場不符合規定的技術要求，特別是在載荷條件下，溫度場的溫差是分裂型的。為確保校準爐內溫度場分布均勻，需要研究穩定溫度場的類型和影響因素。在固定導熱系數中，導熱系數(或?qū)嵯禂?shù))決定物體內部溫度的分布。金屬具有良好的導熱性，可在溫度場的均勻性方面發揮作用。校準爐溫度補償塊解決了溫度補償塊的結構問題:閉合端、開口端、插入熱電偶底座的開口端、單端或多孔端.溫度補償塊通常放置在校準爐的中心，允許偏差為10m，最終位置是校準溫度場的位置.在運行過程中，校準室兩端采用高溫密封，以減少氣流。溫度補償塊使用金屬的熱傳導系數，在熱補償塊內，在穩定溫度控制下快速均勻地釋放熱量，使有效室溫在新規范的特定范圈內保持恒定。因?yàn)榫鶞貕K選擇材料至關重要。從導熱系數開始，不同金屬具有不同的導熱系數。導熱系數越高，導熱性能越好。金屬加熱時，溫度會迅速面均勻地上升。熱演化迅速傳遞到整個金屬，容易平衡，溫度均勻，形成穩定的空間。第二，熱電偶校準時溫度將上升到1200℃.溫度越高，金屬和氧原子增大活力能力，氧化越快，阻力越小。膨脹性還應考慮。隨著溫度的升高，大多數金屬的體積都在膨脹。生產最絡產品時，應考慮膨脹因素，以便與校準爐良好地協調爐體，促進溫度場的均勻性和穩定性。1000℃以下的溫度場分布均勻，符合最新規范。當溫度為100℃時，熱系數大于900℃的合金內部結構變化不定，溫度場分布較差，因?yàn)镚H3030的熱系數可能達到900℃以上。導熱系數隨宏觀經濟尺度的變化而變化。由于平衡塊的材料選擇正確，前后溫度場測量的溫差技術數據符合規范。
3增加了補償導線技術要求和補償導線的校準方法
　　規范要求標準熱電偶和被校準熱電偶的參考端為0℃.如果熱電偶的參考端不是0℃,則應使用參考熱電偶或溫度補償端熱電偶的溫度測量環境溫度。原因是熱電偶參考端的溫度不同與相鄰環境溫度。校準的短熱電偶和厚熱電偶影響極端熱傳導。參考溫度高于相鄰環境溫度。這允許使用標準溫度計或溫度傳感器來測量環境中的環境溫度，該環境不能真正反映熱電偶的參考溫度。此外，熱電偶的參考溫度隨爐溫變化。因?yàn)槭褂猛粎⒖级俗訉Χ鄠€熱電偶進行補償是不合理的，因此新規范包含了補償線連接的具體要求。補償線的輸入分量為11.25μV,沖擊的重力最大。補償線滿足從室溫到70℃的±0.2℃的允許偏差。如果補償線為K分度30℃，誤差為±8.45μV，半寬為8.45μV,分布均勻,標準不確定度為8.45/3=4.88μV,對技術指標和校準水平有嚴格要求。在一定溫度范圍內，廉價的金屬導體與連接的熱電偶具有相同的熱電性能，稱為熱電偶補償導體。符合要求的平衡線在使用前必須仔細過濾。當然,有必要測量和校準補償線。熱電偶焊接的測量端必須牢固、光滑，無污染、變質、裂紋、氣孔、飛灰等，以最大限度地減小焊縫尺寸和傳熱誤差。通常是熱電偶螺紋直徑的兩倍。
4電測儀表準確度等級與被校熱電偶的準確度等級對應起來
　　可使用《廉金屬熱電偶檢定規程》(JJG351)中規定的0.02級電測量儀表和電測量儀表的不確定度分量，對各種廉金屬熱電偶進行檢定。0.02級為2.29μV,為了根據新規范的技術要求提高電測量儀器的精度,0.02級電測量儀器只能校準II級廉金屬熱電偶。0.01級電測量儀器只能校準所有質量的廉金屬熱電偶，不確定度分量為0.29μV。新的技術規格對電氣測量儀器提出了更高的要求。電氣測量儀器的選擇基于精度水平，測量結果的不確定度以最大允許誤差為例進行評估。兩者之間的關系尚不清楚。JJF1262鎧裝熱電偶檢定控制和JJG141貴金屬熱電偶檢定控制是指電測量儀表的精度水平。這些文件都沒有直接解釋具體準確性的重要性。技術人員長期以來一直模棱兩可，需要從技術角度進行測量和評估。本文闡述了準確度的重要性和來源，并討論了如何根據該指標選擇電氣測量儀器。
概括地說，由廉金屬熱電偶的校準可以說是邏輯的、概念性的、配套設備詳細更好的校準。當前，熱電動勢值是科學的。值得一提的是，當使用標準鉑銠10-鉑熱電偶作為標準時，在相同的條件下同時測量同一臺機器上的標準和實測熱能量值，從而在校正時考慮到熱電勢標準值和被檢偶熱電勢值之間的相關性。
